‍在射频微波系统中，射频电缆组件主要用于传输射频信号，由射频同轴劝诱器和射频电缆组成。射频劝诱器的接口类型许多，其中 BNC 劝诱器是期骗最为鄙俗的劝诱器之一。因此BNC射频电缆组件的期骗也诟谇常鄙俗。射频电缆组件除了劝诱器和电缆外，其安装的工艺也诟谇常迫切的，是确保信号完整性的要津。今天咱们就来长远沟通其安装工艺与测试重点。

一、安装工艺

BNC电缆组件是由同轴电缆与BNC劝诱器（公头或母头）通过特定的端接风物组合而成的传输线组件，主要包括中心导体、绝缘介质、屏蔽层（编织网或铝箔）及外护套。拼装工艺主要分为压接式和焊合式两种，不管哪种风物，剥线皆是决定成败的第一步。剥线尺寸必须严格撤职规格书，误差频繁需扫尾在±0.2mm以内。剥线过深易割伤屏蔽层或绝缘层，导致走电或短路；剥线过浅则会导致构兵不良。在处分屏蔽层时，需将编织网捋顺并反折，或使用专用的屏蔽层梳理器用，确保其散布均匀，幸免出现散丝戳破绝缘层形成短路隐患。

沙巴体育app中国官网下载

压接时必须使用与劝诱器型号严格匹配的压接钳和模具。压接经过中，压接套管会径向减弱，牢牢咬合线缆屏蔽层与劝诱器尾部。

焊合时，电烙铁温度频繁扫尾在300℃-350℃之间，世界杯(中国)焊合时辰不宜逾越3秒，以免高温沿中心针传导，溶化里面绝缘介质，导致介质减弱、阻抗突变。焊合时应确保焊锡润湿细密，形成光滑的圆锥面，阻绝虚焊和冷焊。

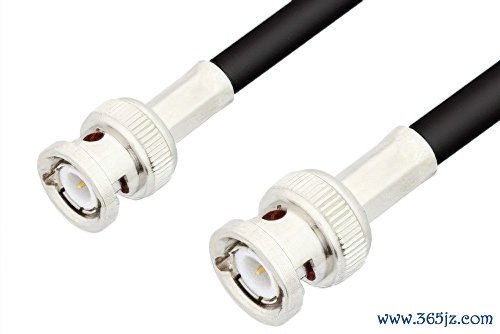

BNC 公头转BNC 公头电缆组件，使用 75 欧姆 RG59同轴电缆，无铅焊合工艺，RoHS

二、测试淡雅事项

测试是安装完成后进行，是考证组件质地的终末一起防地。

率先是基础的通断与绝缘测试。使用万用表测量中心导体与外壳之间的电阻，应为无限大（或兆欧级），若有读数则讲解存在短路；测量中心导体两头电阻，应接近于零。这一步虽通俗，却能阻拦大部分因屏蔽网散丝导致的短路故障。

其次是要津的驻波比（VSWR）测试。这是权衡射频组件安装质地的中枢理议。将组件接入矢量收集分析仪，不雅察其在标的频段内的回波损耗或驻波比弧线。一条工艺齐全的线缆，其弧线应平滑且数值极低（举例VSWR

总之，BNC射频电缆组件的安装是一项触及精密机械加工与射频电路旨趣的技艺活。独一严格把控剥线、端接、压接/焊合及测试的每一个细节世界杯(中国)，才调制作出确实相宜工业范例的高质地射频组件。
